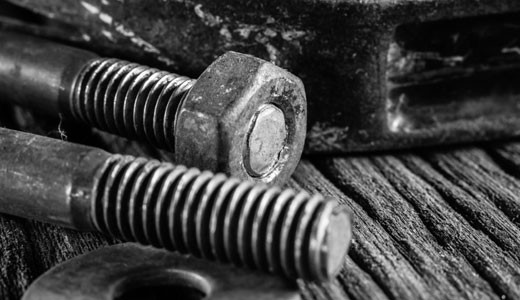

A 10.9-es natúr csavarok
Mindent a nagy szilárdságú kötőelemekről
A csavarozás az egyik legelterjedtebb és legbiztonságosabb kötési mód, de egyben az egyik legösszetettebb is. Nem mindegy, milyen csavart választunk, mekkora erővel húzzuk meg, és milyen környezetben alkalmazzuk. A 10.9-es szilárdságú natúr csavarok a gépészet és szerkezetépítés egyik legfontosabb elemei, hiszen rendkívül nagy teherbírású, precíz kötéseket biztosítanak.
Mit jelent a 10.9-es szilárdsági osztály?
A csavarokon található számok – például 8.8, 10.9, 12.9 – nem véletlenszerű jelölések. A szabvány szerint az első szám a csavar húzószilárdságát, a második pedig annak folyáshatárát (vagyis azt, hogy mekkora erőnél kezd az anyag maradandóan megnyúlni) jelenti.
A 10.9-es csavar húzószilárdsága 1000 MPa, azaz 1000 N/mm², folyáshatára pedig 900 MPa (a 1000 × 0,9 értéke). Ez rendkívül nagy szilárdságot jelent, így a 10.9-es csavarok tipikusan ott kerülnek alkalmazásra, ahol nagy erők és dinamikus terhelések hatnak a kötésre.
Anyag és gyártási technológia
A 10.9-es csavarok ötvözött, hőkezelt acélból készülnek. Az alapanyag rendszerint közepes széntartalmú acél, amelyhez króm, molibdén vagy mangán adalékokat kevernek. Ezek javítják a szívósságot, kopásállóságot és a hőkezelhetőséget.
A gyártás lépései:
- Hidegalakítás: a csavart nyers acélrúd formájából sajtolással formálják ki.
- Menetvágás vagy hengerlés: kialakítják a menetet.
- Hőkezelés: a csavart felhevítik, majd gyorsan lehűtik (edzés), végül újra felmelegítik alacsonyabb hőmérsékleten (megereresztés), hogy a ridegség csökkenjen, de a szilárdság megmaradjon.
Az így előállított csavar nagy szakítószilárdságú, rugalmas és fáradásálló.
A natúr felület jellemzői
A „natúr" jelző azt jelenti, hogy a csavar felülete nincs korrózióvédő bevonattal ellátva, tehát nem horganyzott és nem foszfátozott. Ezért a natúr csavar kizárólag száraz, beltéri környezetben használható biztonságosan.
Előnye viszont, hogy a natúr acél pontosabb súrlódási tulajdonságokat biztosít, ami különösen fontos, ha a nyomatékot precízen kell beállítani.
A 10.9-es csavarok előnyei
- Nagy teherbírás: a csavar képes extrém erőhatásokat is elviselni.
- Magas előfeszítő erő: pontos nyomaték mellett precíz kötést biztosít.
- Kiváló mérettartás: a fej és a menet nem deformálódik ismételt szerelés során sem.
- Hőállóság: akár 300–400 °C-ig is stabil.
- Hosszú élettartam: a fáradási határok magasak, így a csavar tartósan terhelhető.
Meghúzási nyomaték – hogyan húzzuk meg helyesen?
A csavar meghúzásakor az a cél, hogy a két összekapcsolt alkatrész között megfelelő előfeszítő erő jöjjön létre. Ez az erő tartja össze a szerkezetet, és akadályozza meg, hogy a csavar kilazuljon. A túl kicsi nyomaték laza kötést, a túl nagy viszont anyagkárosodást okozhat.
A meghúzási nyomaték függ:
- a csavar méretétől (pl. M6, M8, M10, M12),
- a kenéstől (száraz vagy olajozott),
- a felülettől (natúr, horganyzott),
- az anyától és az alátéttől.
Fontos! Nyomatékkulcs használata kötelező, ha precíz munkát akarunk végezni. A meghúzás több lépcsőben javasolt: először kézzel, majd a nyomaték 50%-ával, végül a teljes értékkel.
Nyomatéktáblázat 10.9-es natúr csavarokhoz
Az alábbi táblázat segít eligazodni a leggyakoribb metrikus csavarok ajánlott meghúzási nyomatékaiban (száraz állapotban, natúr felülettel):
| Csavarméret | Menetemelkedés (mm) | Meghúzási nyomaték (Nm) – száraz | Meghúzási nyomaték (Nm) – olajozott |
|---|---|---|---|
| M6 | 1.0 | 15 | 12 |
| M8 | 1.25 | 35 | 28 |
| M10 | 1.5 | 70 | 60 |
| M12 | 1.75 | 120 | 100 |
| M14 | 2.0 | 190 | 160 |
| M16 | 2.0 | 295 | 250 |
| M18 | 2.5 | 405 | 350 |
| M20 | 2.5 | 580 | 500 |
| M22 | 2.5 | 790 | 690 |
| M24 | 3.0 | 1000 | 870 |
A fenti adatok irányadó értékek, gyártónként kisebb eltérés lehetséges. Mindig ellenőrizd a konkrét csavarhoz tartozó adatlapot, ha kritikus kötést készítesz (pl. gépjármű, emelőszerkezet, nyomástartó berendezés).
Részmenetes és tövigmenetes csavarok közti különbség
Részmenetes csavarok:
A szár egy része sima, menet nélküli. Ez a sima rész szolgál arra, hogy az összehúzott alkatrészek között ne jöjjön létre elmozdulás, és a csavar szorítóerőként működjön. Ideális, ha a csavar nyírásban terhelt vagy pontos illesztésű szerkezetben dolgozik.
Tövigmenetes csavarok:
A menet a teljes hosszon fut, így a csavar rugalmasabb felhasználású. Olyan helyzetekben előnyös, ahol az anyagvastagság változó, vagy a csavar gyakran ki- és vissza van szerelve. Ezeket gyakran használják javításoknál, szereléseknél, gépkarbantartásoknál.
Tippek és gyakorlati tanácsok
1. Nyomatékkulcs nélkül ne dolgozz!
A 10.9-es csavar ridegebb, mint a lágyabb acélok, ezért a túlhúzás könnyen törést okoz.
2. Használj megfelelő anyát és alátétet!
A csavarhoz való anya szilárdsági osztálya legyen legalább 10, különben a kötés gyenge pontja az anya lesz.
3. Ellenőrizd a fejjelölést!
A csavar fején a „10.9" beütés mindig szerepel. Ha hiányzik, ne használd nagy terhelésnél.
4. Tartsd szárazon, ha natúr a felület!
Mivel nincs bevonat, a rozsda gyorsan kialakulhat. Tároláskor és szerelés után is érdemes enyhén olajozni a csavart.
5. Ismerd a határokat!
A 10.9-es csavar erős, de nem végtelenül. Ha extrém igénybevétel várható (pl. futómű, ipari prés, nagy dinamikus terhelés), a 12.9-es osztály lehet a jobb választás.
Mikor nem ajánlott a natúr 10.9-es csavar?
A natúr csavar remek választás precíziós szerkezetekhez, de van, amikor jobb más megoldás.
Nem javasolt:
- kültéri, nedves, vegyi vagy párás környezetben;
- olyan kötéseknél, ahol esztétika is számít;
- ahol korrózióállóság elsődleges szempont.
Ezekben az esetekben válassz horganyzott vagy rozsdamentes (A2, A4) változatot.
A helyes meghúzás lépései
- Előkészítés: tisztítsd meg a meneteket, ellenőrizd a menet illeszkedését.
- Kenés: ha szükséges, egy vékony olajfilm csökkenti a súrlódást és egyenletesebbé teszi a nyomatékot.
- Fokozatos meghúzás: először kézzel, majd 50%-os nyomatékkal, végül a teljes értékkel.
- Ellenőrzés: a kritikus kötések esetében használj nyomatékmérőt vagy ellenőrző jelet (pl. festékvonalat a fejre és a csavarra).
- Utánhúzás: néhány nap vagy üzemóra után ellenőrizd a kötéseket, különösen rezgésnek kitett szerkezeteknél.
Összefoglalás
A 10.9-es natúr csavar a precíziós és nagy igénybevételű kötéseknél az egyik legjobb választás. Erős, jól szabályozható, hosszú élettartamú és pontos.
Ugyanakkor megfelelő használatot igényel: a nyomatékkal nem szabad találgatni, a környezetet (pára, hő, vegyi hatás) figyelembe kell venni, és a szilárdsági osztályokat nem szabad keverni.
Aki ezeket az alapelveket betartja, az a 10.9-es csavarral biztonságos, tartós és megbízható kötéseket hozhat létre – akár egy ipari gépben, akár egy bonyolult acélszerkezetben.
A 10.9-es natúr csavar nemcsak egy kötőelem – hanem egy precíziós eszköz, amely a gépészet egyik alapkövét jelenti.
